180Rally通信　その3　電装編

さて電装の修理にかかる。

ウィンカーリレー／バッテリー充電用のレクチファイヤのレイアウト

ハーネスを通す16mmの穴を開けてグロメットを付ける。

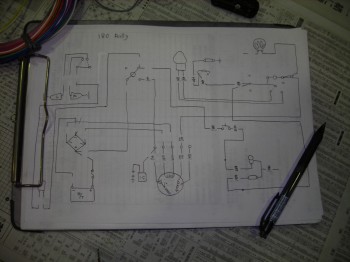

ワイヤリングルームのイメージスケッチを書く

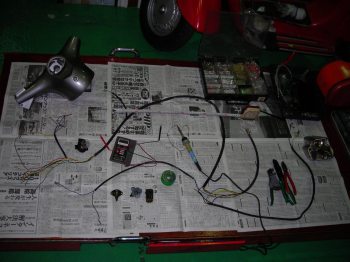

既存の部分を改造してACカイロを新規配線でDCカイロに

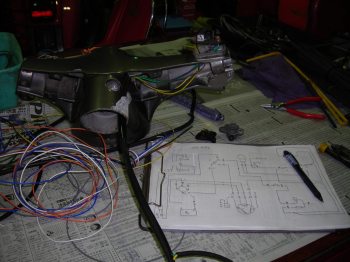

ライトスイッチ／メインスイッチ／ジャンクションボックス／バッテリー側で仮組み

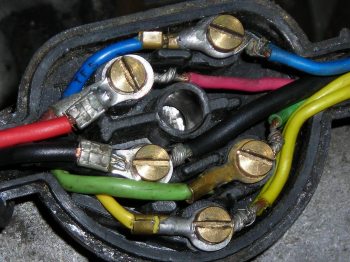

ジャンクションボックス内の配線処理

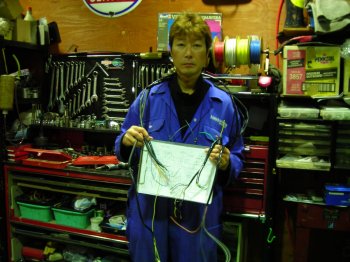

ワイヤーハーネス完成！

これでヘッドライト／メーター／テールはACで、ストップ／ウィンカーはDCで点灯する…はず？

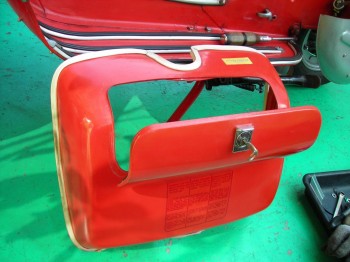

グローブボックスリッドの立付調整

次はフロント周りのバラシに入る。

つづく…

---
